開環，輸出電壓由控制信號決定，但同時也隨外界因素的變化而發生微小改變，如電網電壓的波動、負載類型的改變以及負載功率的增減等。如果要求輸出電壓僅由給定的控制信號來決定，而不隨外界因素而微小改變，則必須采用負反饋電路來實現。開環產品在大多數工業場合足以滿足需要，例如需要精準溫控的場合，可用溫控儀+開環調壓模塊的組合來實現。

閉環（負反饋）的優點是：輸出穩壓，當輸入側的電網電壓波動、或輸出側負載發生變化時，模塊輸出值始終保持恒定不變。建議對輸出電壓的穩定性要求非常高的客戶使用。

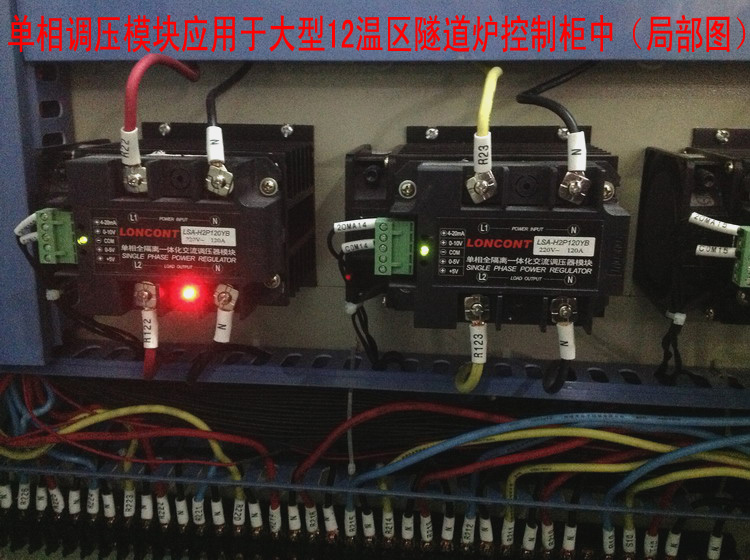

根據廣大客戶的不斷要求，經我公司技術部門的不懈努力，我們研發出這款通用性及適應性較好的帶有閉環功能的調壓模塊，與常規開環的調壓模塊相比，閉環調壓模塊無需外接任何直流電源，使用與開環調壓模塊同樣方便，體積微小，接線簡便，控制方式全兼容，實現真正的一體化結構。

單相調壓模塊的演示視頻（點擊打開）

二、模塊負載輸出端電流等級及型號：

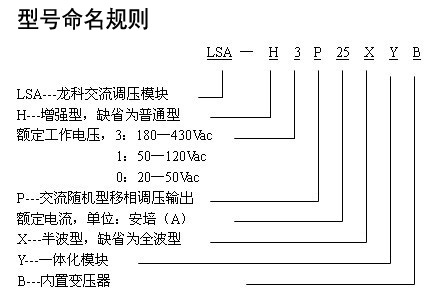

額定工作電壓是指輸入產品的電壓，若輸入電壓為220V或380V，可選用H3P系列；若輸入電壓為110V，可選用H1P系列。

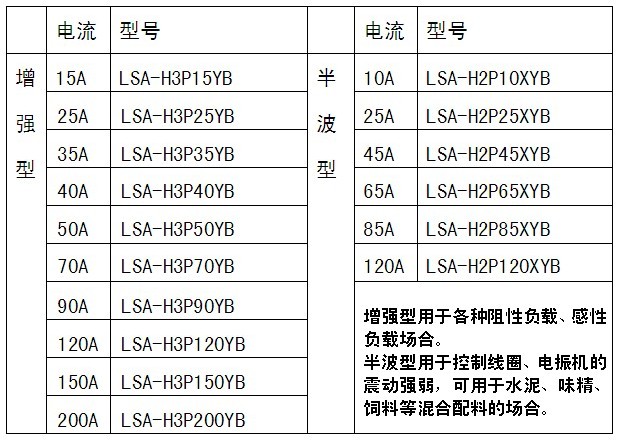

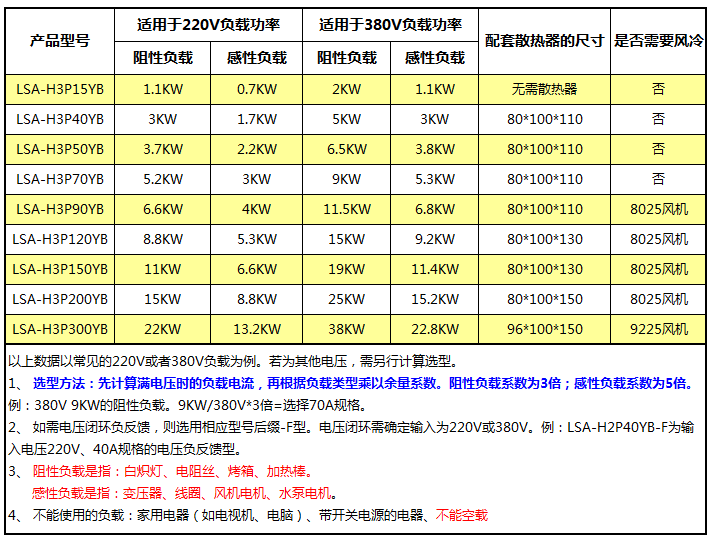

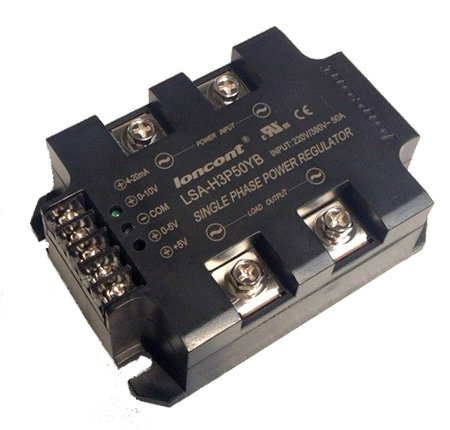

LSA系列單相交流調壓模塊型號如下表：

注：帶有閉環（負反饋）功能的產品，型號在上述基礎上增加后綴-F，格式為LSA-H2P口口YB-F 。閉環產品均適用于220V負載。

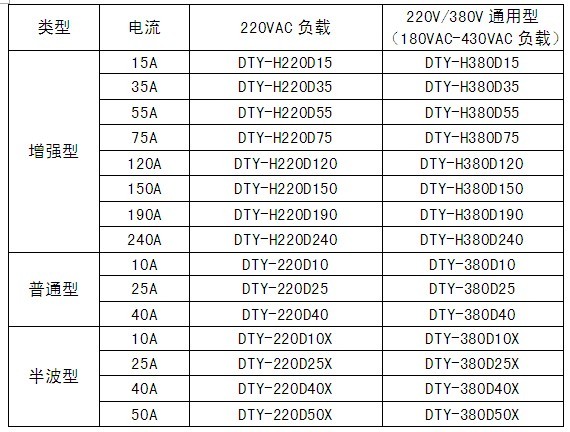

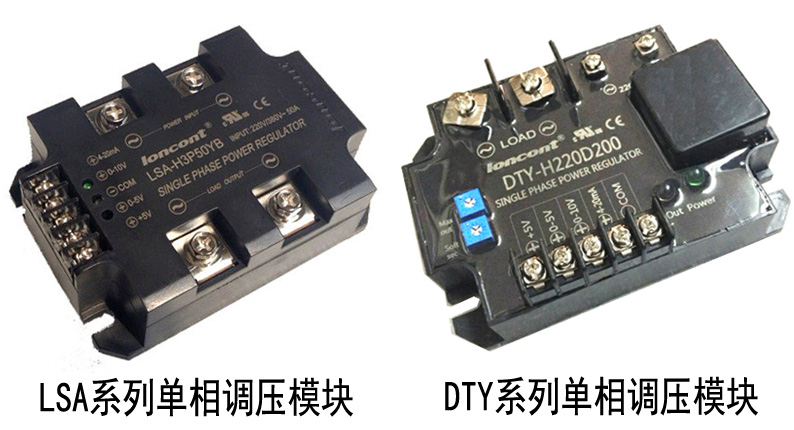

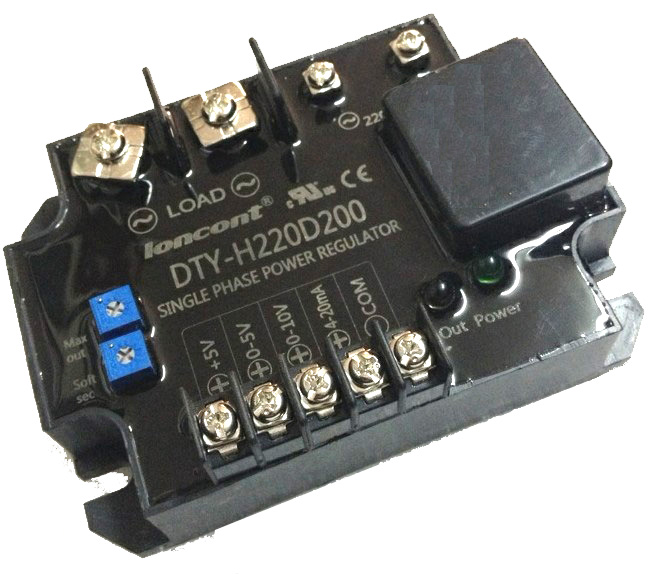

DTY系列單相交流調壓模塊型號如下表：

注：DTY系列無閉環功能產品，如需閉環請選用LSA系列。

三、輸入端子各功能模式使用說明

全兼容輸入控制模式使用說明

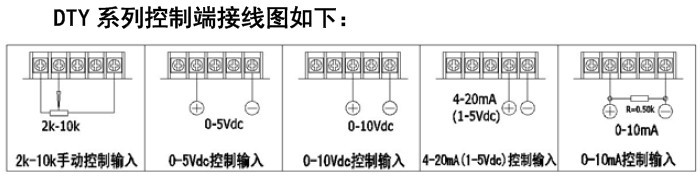

獨特的全兼容輸入控制模式，使產品對0-5Vdc、0-10Vdc、4-20mA、0-10mA等自動方式均能適應，無須專門特別訂制，也可用電位器手動控制。注意LSA系列和DTY系列接線方式的區別，請勿混淆。

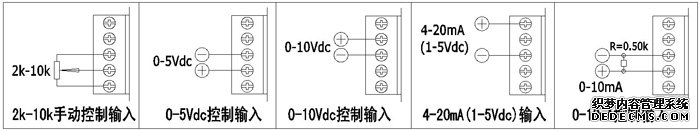

LSA系列控制端接線圖如下：

1. 電位器手動控制方式：按圖示，電位器中間端接到模塊CONT端，電位器另兩端分別接到模塊COM端和+5V端。+5V電壓由模塊本身內部產生，無須外部提供，只配合手控電位器用，不作它用，所選用的電位器阻值在2-10KΩ間。當控制端CONT從0-5Vdc改變時，交流負載上的電壓從0伏到最大值線性可調，CONT端電壓越高，模塊輸出越大。

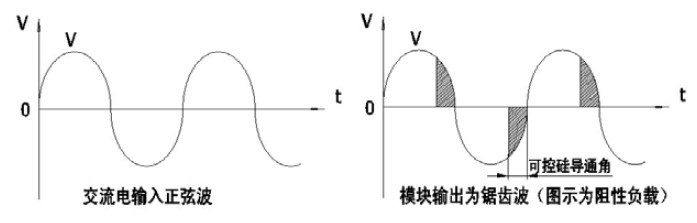

2. 0-5Vdc控制方式：按圖示，可接受單片機等的0-5Vdc模擬信號，控制輸入正極接CONT端、負極接COM端，模塊內部CONT端相對COM端的輸入阻抗大于30KΩ。當控制端CONT從0-5Vdc改變時，交流負載上的電壓從0伏到最大值線性可調，其中CONT在0-0.7Vdc左右時為全關閉區域，可靠關斷整個電路的輸出；CONT在0.7Vdc-4.3Vdc左右為可調區域，即隨著控制電壓的增大，移相角α從180°到0°線性減小，導通角增大，交流負載上的電壓從0伏增大到最大值；CONT在4.3Vdc-5Vdc左右時為全開通區域，交流負載上的電壓為最大值（接近電網電壓）。

3. 0-10Vdc控制方式：按圖示，可接受PLC等的0-10Vdc模擬信號，模塊內部0-10Vdc端相對COM端的輸入阻抗大于15KΩ。

4. 4-20mA控制方式：按圖示，可接受溫控表等的4-20mA模擬信號，模塊內部4-20mA端相對COM端的輸入阻抗為250Ω。當以4-20mA控制輸入時，4-5mA左右時為全關閉區域，可靠關斷整個電路的輸出；5-19mA左右為可調區域，即隨著控制電流的增大，移相角α從180°到0°線性減小，交流負載上的電壓從0V增大到最大值；19-20mA左右時為全開通區域，輸出最大。

5. 0-10mA控制方式：按圖示，采用此方式時須在模塊CONT端與COM端之間接一只500Ω、1/2W電阻，當輸入0mA時對應CONT端為0Vdc，當輸入10mA時對應CONT端為5Vdc。

注意：

1.各功能端相對COM端必須為正，COM端為負極，如極性接反則模塊主回路輸出端可能失控。

2.產品各功能端的控制特性均為正特性，即控制電壓越高，模塊強電主回路輸出電壓越高。

3.在同一時刻宜使用一種輸入控制方式，若兩種以上方式同時輸入使用，則一般為輸入信號較強的一種起主要作用。

若要手動和自動兩用，例如自動接在4-20mA端，手動接在0-5V端，可通過雙擲開關進行功能切換。

四、外形尺寸

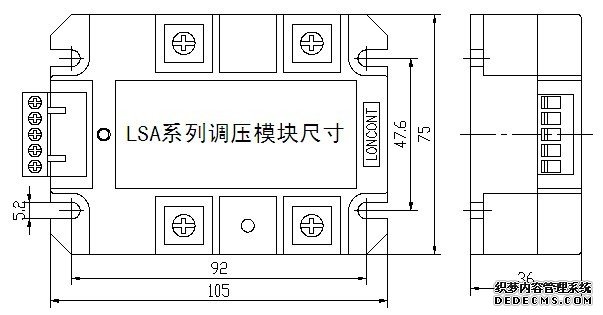

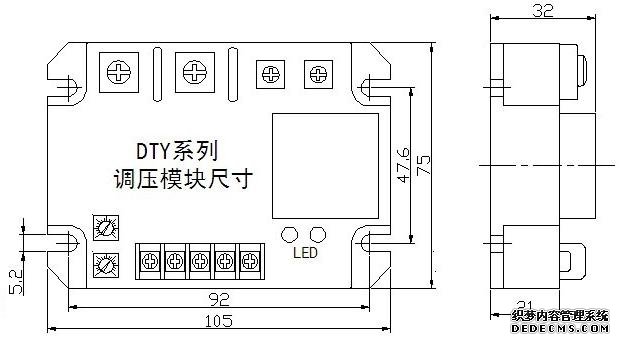

LSA系列外形尺寸：長105mm x寬75mm x高36mm

DTY系列外形尺寸：長105mm x寬75mm x高32mm

五、強電主回路接線方式

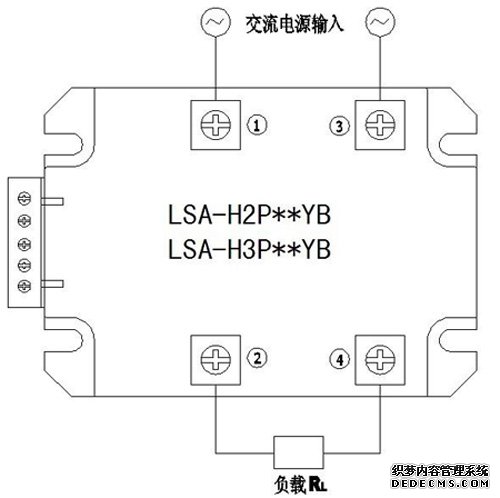

LSA系列模塊強電回路接線圖

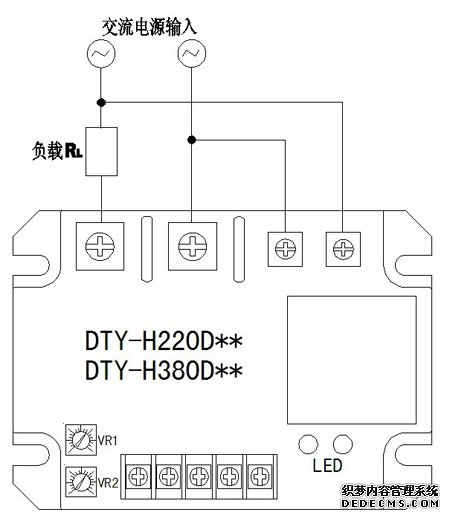

DTY系列模塊強電回路接線圖
