1、龍科LSW-系列一體化三相調功模塊采用進口大規模集成電路設計，采用先進的周波過零輸出，克服了斬波調壓控制方式的缺點，同時負載上的電流通斷是按正弦波均勻分布的，功率輸出平穩性又遠遠優于接觸器占空比控制方式，因而提高了調節精度和電源利用效率，減少對電源的污染，節電效果明顯，是工業電加熱應用比較理想的控制方式。

本交流周波控制調功模塊，內部集電壓同步過零檢測、MCU電路、輸入控制電路和驅動電路、可控硅等于一體，體積小，外圍接線少，使用方便。

2、全面支持4-20mA、0-5Vdc、0-10Vdc、1-5Vdc、0-10mA等輸入自動控制模式，也可用手動控制，輸入調節范圍寬，輸出調節分辨率高，三相對稱性好，抗干擾能力強。

3、模塊適用于電加熱等阻性負載，負載Δ形或Y形接法均可，Y形接法時負載中心點必須接入N線。

4、模塊采用SMT工藝，DCB陶瓷基板，體積小，外圍接線少，性能穩定，使用方便，可靠性高。

5、模塊有LED電源指示和輸出調節量指示。

6、模塊已內置可控硅保護電路，無須外接。

7、模塊適用于三相四線制電路，交流380V±10%，頻率：50Hz。自動判別相序，電路的進線R、S、T無相序要求。

8、各輸入控制端與強電主回路之間為全隔離設計，絕緣介質耐壓大于2000 Vac。

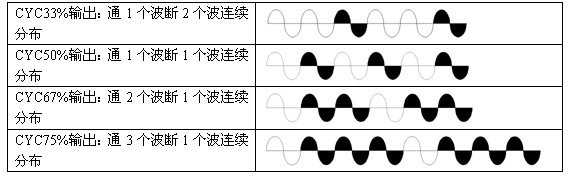

9、輸出CYC方式：負載電流按正弦波均勻通斷分布

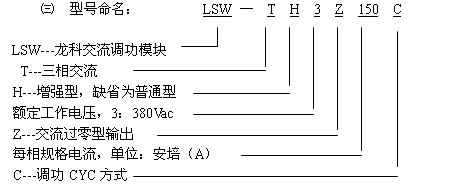

㈡模塊負載輸出端電流等級及型號如下表：

每相電流	15A	35A	40A	50A
型號	LSW-TH3Z15C	LSW-TH3Z35C	LSW-T3Z40C	LSW-TH3Z50C
每相電流	70A	90A	120A	150A
型號	LSW-TH3Z70C	LSW-TH3Z90C	LSW-TH3Z120C	LSW-TH3Z150C

注：150A以上大電流可采用我公司“調功控制器+過零型固態繼電器”的組合方式，性價比高，故障損失小。

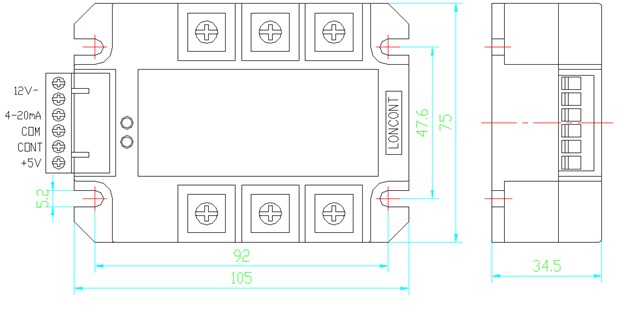

㈣外形尺寸：長105 x寬75 x高35mm

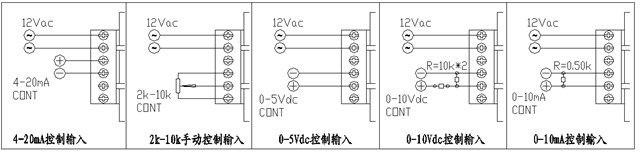

㈤輸入端子各功能模式接線圖

使用說明

1、獨特的全兼容輸入控制模式， 0-5Vdc、0-10Vdc、4-20mA、1-5Vdc、0-10mA等自動方式均能適應，無須專門特別訂制，也可用電位器手動控制。

①、4-20mA控制方式：按圖示，可接受溫控表等的4-20mA模擬信號，模塊內部4-20mA端相對com端的輸入阻抗為250Ω。采用此方式時+5V端和cont端懸空。

②、電位器手動控制方式：按圖示，電位器中間端接到模塊cont端，電位器另兩端分別接到模塊com端和+5V端。當控制端cont從0-5Vdc改變時，交流負載上的電壓從0伏到最大值線性可調，cont端電壓越高，模塊輸出越大。+5V電壓由模塊本身內部產生，無須外部提供，只配合手控電位器用，不作它用，所選用的電位器阻值在2-10KΩ之間。采用此方式時‘4-20mA’端懸空。

③、0-5Vdc控制方式：按圖示，可接受單板機等的0-5Vdc模擬信號，輸入控制正極接cont端、負極接com端，模塊內部cont端相對com端的輸入阻抗大于30KΩ。采用此方式時+5V端及‘4-20mA’端懸空。

④、0-10mA控制方式：按圖示，采用此方式時須在模塊cont端與com端之間接一只500Ω、1/2W電阻，當輸入0mA時對應cont端為0Vdc，當輸入10mA時對應cont端為5Vdc。

⑤、0-10Vdc控制方式：可以定制。

2、各功能端相對com端必須為正，com端為負極，如極性接反則模塊主回路輸出端可能失控。

3、模塊各功能端的控制特性均為正特性，即控制電壓越高，模塊強電主回路輸出電壓越高。

4、在某一時刻宜使用一種輸入控制方式，若兩種以上方式同時輸入使用，則一般為輸入信號較強的一種起主要作用。若要手動和自動兩用，例如自動接在4-20mA端，手動接在0-5V端，可通過雙擲開關進行功能切換。

㈥技術參數

控制參數	輸入電壓	0-5V（或0-10V）
	輸入電流	4-20 mA
	手動電位器	2-10kΩ
	LED指示	有
	控制電源	12V~

輸出參數	額定工作電壓	380±10%Vac
	電網頻率	50 Hz
	斷態峰值截止電壓Vp	≥1200Vpk
	浪涌電流（電網一周）	800%
	最小負載電流	100mA
	斷態漏電流	＜12mA
	靜態電壓上升率dVs/dt	＞200V/μs（增強型）
	換向電壓上升率dVc/dt	＞200V/μs（增強型）
	調節響應時間	10ms
	關斷最大延時	10ms

其它參數	介質耐壓（輸入、輸出及外殼間）	≥2000 Vac
	絕緣電阻（輸入、輸出及外殼間）	＞1000 MΩ（500Vdc）
	冷卻方式	散熱器（風冷）
	工作環境溫度	0---+55℃

㈦強電主回路輸出端應用電路接線

1、安裝方式：壁掛式垂直安裝，電源為上進下出。接線時各銅端子上要清除雜物，擰緊螺釘，否則會造成端子發熱而導致?lián)p壞。

2、三相交流電路的進線R、S、T無相序要求，導線粗細按實際使用電流選擇。

3、 U、V、W輸出端可接380Vac△形負載或者220VacY形負載（必須接N線）。

4、過流保護：在使用過程中若發生過流現象，應首先檢查負載有無短路等故障�？稍谀K的進線R、S、T端之前安裝快速熔斷器，規格可按實際負載電流的1.5倍選配。

5、模塊應與散熱器配合使用，在機柜中與其他器件之間有足夠的散熱空間。必要時可安裝220V~風扇強制散熱。散熱效果不僅跟實際使用電流和散熱器的大小有關，還跟環境溫度（夏季、冬季）、通風條件（自然冷卻、強制冷卻、風量大�。┮约鞍惭b密度等因素均有關。

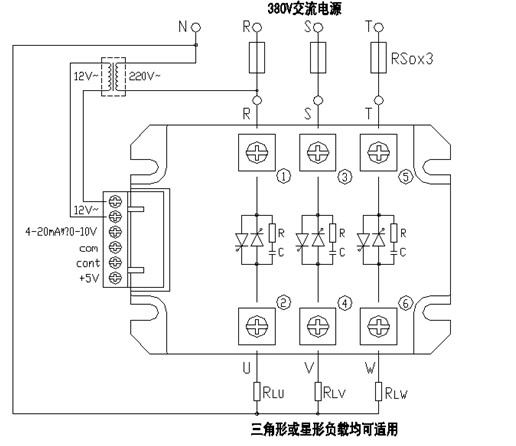

6、模塊應用于三相四線制電路接線圖：

国产伦精品一区二区三_日韩精品免费观看视频_精品日本一区二区三区在线观看_日本免费不卡_成人黄色电影在线_99精品视频精品精品视频 _九七影院97影院理论片免费

點下面鏈接下載：產品使用說明書
