                                            直流固態繼電器

㈠ 概述

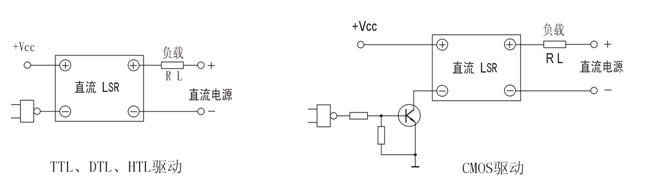

   1、輸入電路：輸入控制電流一般不大于15mA，TTL邏輯兼容。10A以下規格一般采用光電隔離，10A及以上規格一般采用高頻變壓器隔離，輸入控制電壓可達DC 3V-32V。
   2、 輸出電路：直流固態繼電器輸出電流在10A以下規格通常采用雙極性晶體管做輸出器件，10A及以上規格則一般采用功率場效應管(MOSFET)做輸出器件。導通時在晶體管或場效應管上一般有0.4V—1.0V的電壓降，因此在工作時會產生熱量，并隨著實際工作電流的增大而熱量增加，與選用的繼電器規格大小關系不大，一般實際工作電流在10A以上就應該配散熱器，30A以上散熱器需風扇冷卻。
   3、 輸出端已內置反接保護電路。在必要時可以外加其他保護電路，如可在負載兩端加裝瞬態抑制二極管，或在負載兩端加裝續流二極管等元件。
   4、 繼電器具有短路（short circuit）保護和過載保護功能。當輸出端發生短路故障時，能第一時間關閉功率場效應管，從而保護繼電器的安全，避免造成永久性損壞。保護狀態能自行鎖定，直至短路故障排除，電路重新啟動，即恢復正常運行。
   5、 繼電器的安裝：直流固態繼電器安裝應遠離電磁干擾源，輸入引線與輸出引線應分開，安裝在散熱器上時應注意接觸面平整清潔，并均勻涂履導熱硅脂，繼電器直流輸入端與輸出端均有正負極性，安裝時輸入端與輸出端及正負極性切勿混淆。繼電器應安裝在通風良好處，盡量遠離熱源，多只繼電器之間應留有適當?shù)拈g隙。散熱器的選擇請參照交流固態繼電器。

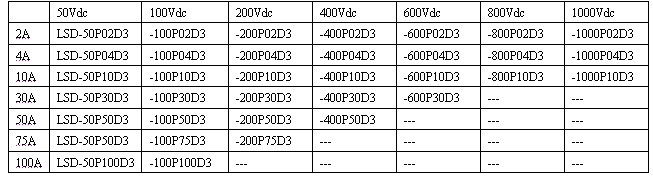

㈡ 繼電器負載輸出端電流等級及型號如下表：





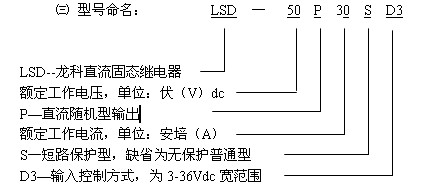

㈣ 技術參數

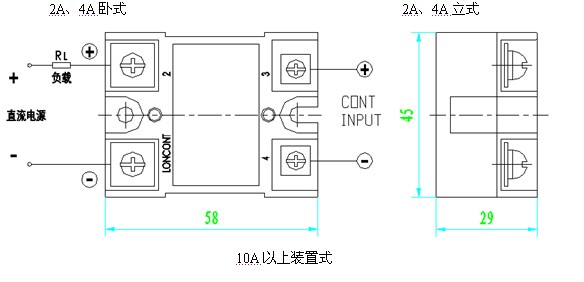

㈥ 外形尺寸
