                               常閉型單相交流固態繼電器

㈠ 概述
龍科交流固態繼電器（英文名稱為Loncont  Solid-State  Relay，簡稱LSR）。它為單刀單擲常閉式結構，四端有源器件，兩個輸入控制端，兩個負載輸出端，輸出端與負載、電源串聯，輸入輸出之間為光電隔離，內置RC吸收回路，輸入端加上直流或脈沖信號，輸出端就能從通態轉變成斷態。整個器件沒有任何可動部件或觸點，實現了相當于電磁繼電器的常閉觸點功能。固態繼電器工作可靠，無觸點、無火花、壽命長、無噪聲，無電磁干擾，開關速度快，抗干擾能力強，且體積小，耐振動、耐沖擊，防爆、防潮、防腐蝕，能與TTL、DTL、HTL等邏輯電路兼容，以微小的控制信號達到直接驅動大電流負載的目的。
常閉型交流固態繼電路無須偏置電源，有控制電壓時主電路斷開，無控制電壓時主電路接通。 輸入控制端和負載輸出端均有LED指示燈，實時表達繼電器的工作狀態。

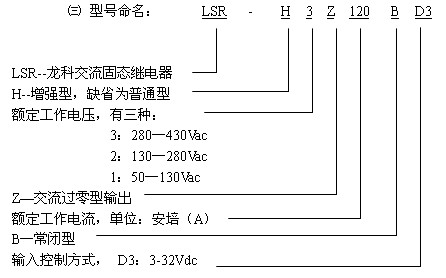

㈡ 繼電器負載輸出端電流等級及型號如下表：

㈣ 技術參數



輸入?yún)��?shù)	輸入電壓范圍	D3：3-32Vdc
	輸入電流	5mA-10 mA
	反接保護	有
	LED指示	有





輸出參數	LED指示	有
	額定工作電壓	3：280-430Vac，2：130-280Vac，1：50-130Vac
	輸出通態壓降	＜2Vac
	斷態峰值截止電壓Vp	3：≥900Vpk，2：≥600Vpk，1：≥400Vpk
	浪涌電流（電網一周）	800%
	最小負載電流	100mA
	輸出漏電流	16A及以下＜2mA，16A以上＜12mA
	靜態電壓上升率dVs/dt	100V/μs（普通型）、200V/μs（增強型）
	換向電壓上升率dVc/dt	10V/μs（普通型）、200V/μs（增強型）
	開啟最大響應時間	10ms
	關斷最大延時	10ms



其它參數	介質耐壓 （輸入、輸出及外殼間）	≥2000 Vac
	絕緣電阻 （輸入、輸出及外殼間）	＞1000 MΩ（500Vdc）
	使用溫度范圍	-30 ℃ ~ +75 ℃
	電網頻率	47-63 Hz

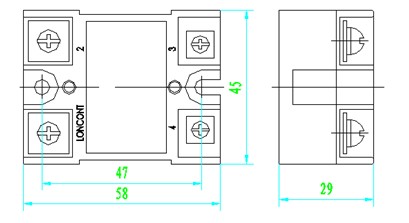

㈤ 常閉型固體繼電器的外形

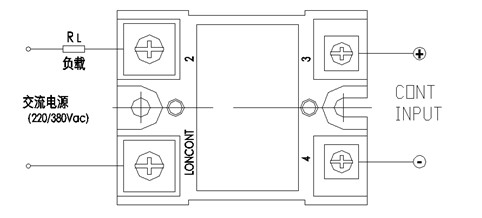

 ㈥ 常閉型固體繼電器的接線圖

無須偏置電源，有控制電壓時主電路斷開，無控制電壓時主電路接通
