半波隨機型固態繼電器

        在水泥、味精、飼料等混合配料的場合需用電振機來控制，而電振機振動強弱是通過對單相交流電壓正半周進行移相調壓來達到的。半波隨機型SSR內部采用一只單向可控硅作為輸出元件，和隨機型SSR移相觸發器配合使用，能方便地實現以上目的。
半波隨機型固態繼電器的性能指標與普通固態繼電器相同，有關使用注意事項請參考單相交流固體繼電器。
繼電器負載輸出端電流等級及型號如下表：

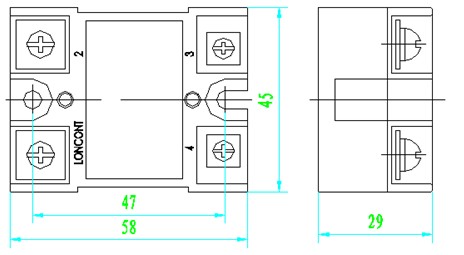

外形尺寸：

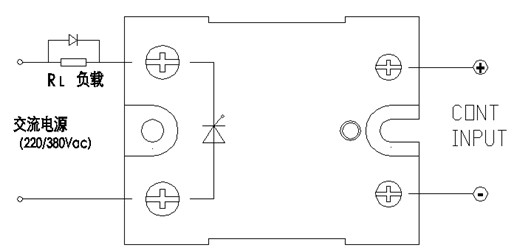

半波隨機型固態繼電器的應用電路圖：



注：①輸出端請注意內部可控硅的極性，負載上須并聯續流二極管。

    ②輸入控制電壓為3.5-10Vdc，一般與移相觸發器配合使用。
